鑄鐵調節堰門分類、調節堰門結構、調節堰門工作原理

鑄鐵調節堰門分類、調節堰門結構、調節堰門工作原理：
調節堰門用途：在堰口用以調節堰的高度的閘門。
堰門共分三類：鑄鐵堰門(TYZ)、鋼制直動式堰門(TYG)、鋼制旋轉堰門(TYX)。

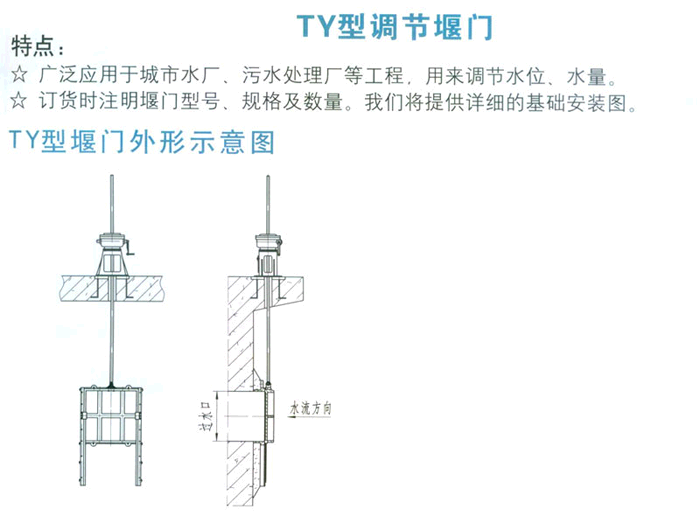

工作原理及構造:
　　調節堰門主要用于控制和調節水位，也可用于配水、排水等場合。TYZ型由鑄鐵制成，耐腐蝕性好，結構簡單，價格便宜，在關閉狀態有較高密封要求時，可在門框上鑲銅密封面，豐泰水工機械廠最新產品可在鑄鐵堰門上鑲銅和止水橡膠，止水效果高于鑲銅產品，可達到無滲漏。 TYG型為鋼制結構，橡膠密封，三面止水，可不受規格限制，適用于任意場合，當采用不銹鋼制作時，使用壽命長。 TYX型密封效果好，幾乎達到"0泄漏"狀態，適用寬度可達5m以上，但調節水位一般在800mm以下，特別適用于交替運行的氧化溝排水，或大型配水井配水，配套專用啟閉裝置，僅需注明手動或電動即可，無需另外選用啟閉機。

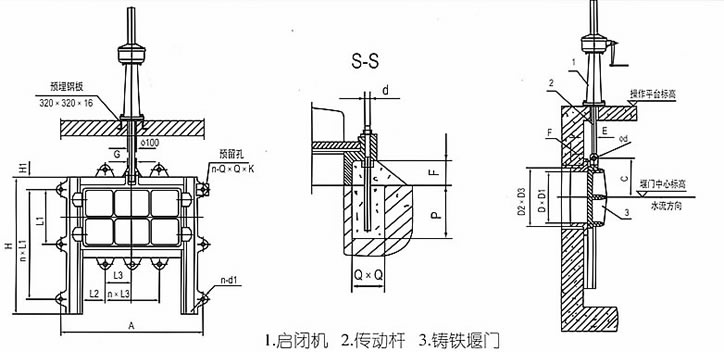

調節堰門性能及結構：
☀鋼堰門的設計、制造、檢驗、和驗收等都符合企業標準。手電兩用啟閉機按ZBJ86001.2-89《螺桿式啟閉機--技術條件》。
☀堰板、堰框按最大工作水頭設計　其拉伸、壓縮和剪切強度的安全系數不小于5撓度不大于構件長度的1/360 。
☀堰板、堰框在厚度上留出2mm的腐蝕裕度。
☀門架按最大工作水頭設計　其拉伸、壓縮和剪切強度的安全系數不小于5在堰門開啟到最高位置時　其門架的平臺高于堰板的頂端。
☀密封座置于堰板上　用沉頭螺釘緊固。在啟閉堰板過程中　不能變形和松動。密封座工作面其表面粗糙度不大于3.2um。
☀密封座工作表面沒有劃痕、裂縫等缺陷　密封座的板厚不小于5mm。
☀ 在堰板上端設有吊耳與堰板連接吊耳的受力點在堰板中心線　在最大水頭啟閉時　其拉伸壓縮和剪切強度的安全系數大于5。
☀螺桿的傳動螺紋為梯形螺紋　螺桿按最大工作開閉力設計　其拉伸壓縮和剪切強度的安全系數不小于5。
☀堰門在最大工作水頭時密封泄漏量正向小于0.5L/min.反向小于1.25L/min.m (密封長度)。
☀啟閉機裝置采用螺旋付傳動　滿足人工操作高度　800mm。手輪上標明開閉方向　手輪順時針為關閉閘門　人工操作力不大于150N。
☀驅動裝置設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。
☀電動裝置說明詳見鑄鐵閘門手電兩用啟閉機。
